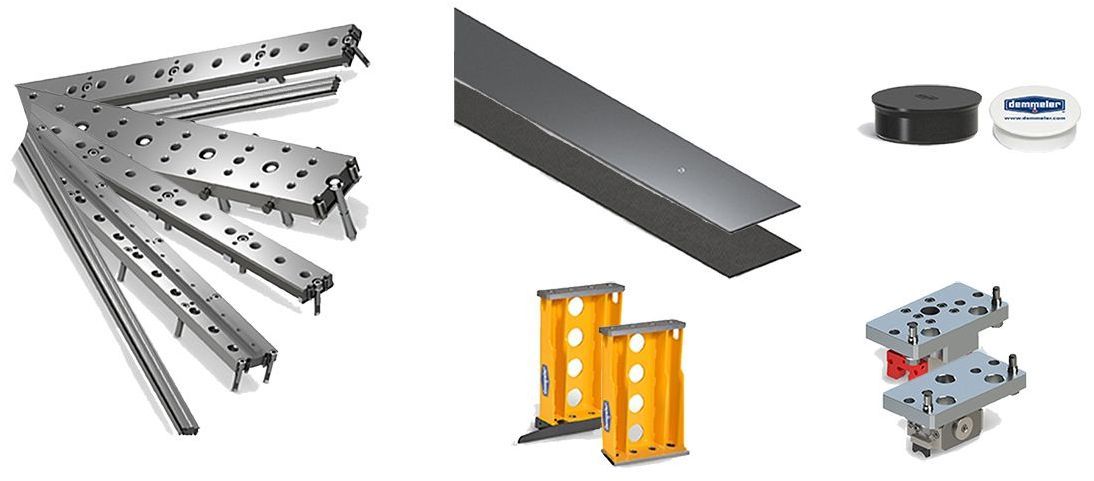

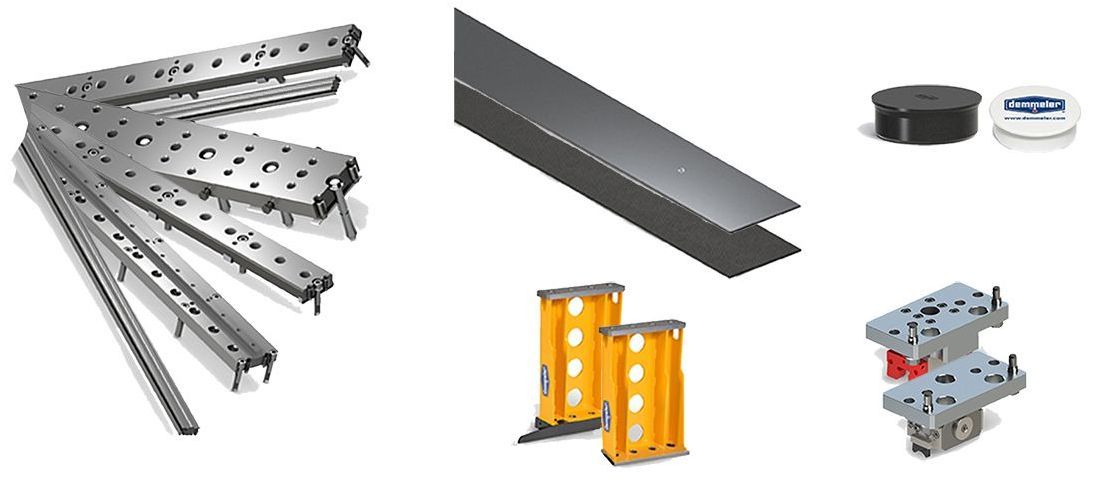

Système de rails

Nous vous proposons ici des systèmes de rails adaptés au tables de soudages 3D D28 de Demmeler :

  • Qualité : Qualité maximale grâce au système de mesure au laser optionnel de votre installation de rails.
  • Flexible : Combinez tous les composants système en liaison avec votre système de rails.
  • Modulaire : De A à Z une matrice de perçage précise
    sur de grandes distances. Reproduisez la précision du système sur vos pièces à usiner.
  • Précision : Précision optimale de vos grosses pièces
    grâce à une surface de bridage plane sur toute la zone de travail

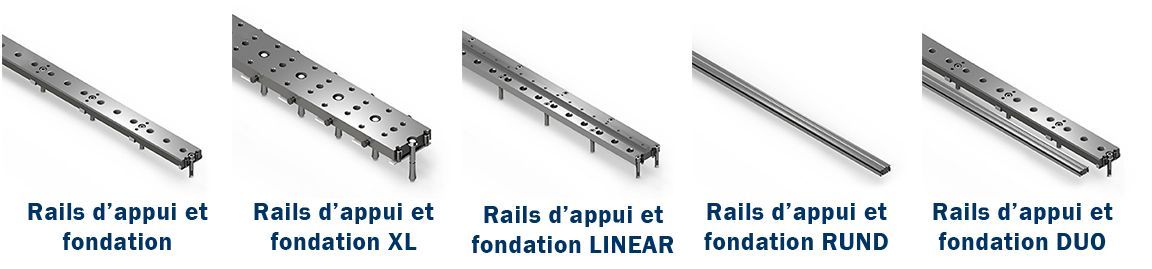

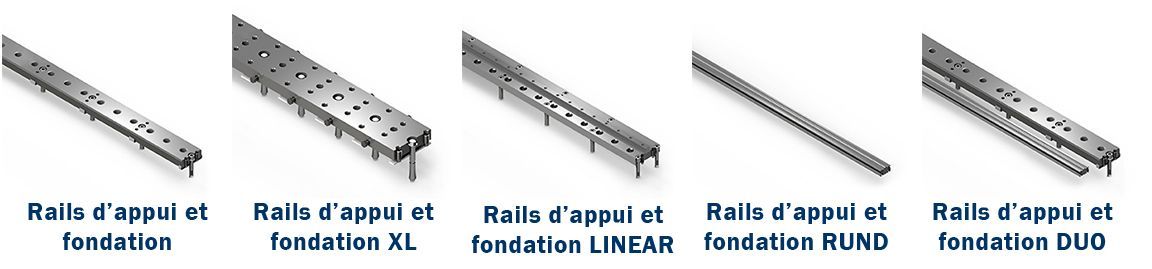

Rails

  • En Saillie et/ou Encastré
  • Dimensions :
  • Rail d’appui et de fondation :
  • Longueur : 1000 à 6000 mm
  • Largeur : 120 mm
  • Hauteur : 40 mm
  • Rail d’appui et de fondation XL :
  • Longueur : 3000 ou 6000 mm
  • Largeur : 200 mm
  • Hauteur : 50 mm
  • Rail d’appui et de fondation LINEAR :
  • Longueur : 3000 ou 6000 mm
  • Largeur : 160 mm
  • Hauteur : 40 mm
  • Rail de fondation RUND :
  • Longueur : 1000 à 3000 mm
  • Largeur : 54 mm
  • Hauteur : 48 mm
  • Rail d’appui et de fondation DUO :
  • Longueur : 3000 ou 6000 mm

Protection des perçages du système contre les salissures

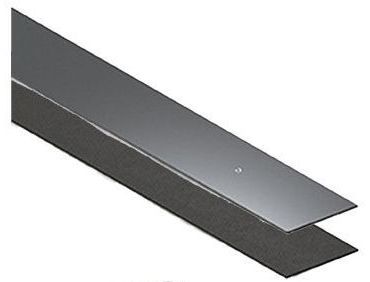

Tapis de caoutchouc à fines stries / tôle de recouvrement

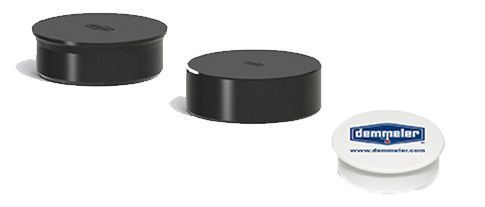

Bouchon obturateurs, capuchons de fermeture, aimants

Protège les perçages du système contre l’encrassement

  • Protège les perçages du système contre l’encrassement
  • Peut être très facilement retiré avec un aimant

Éléments de fixation

Pied pour équerre entretoise

  • Élément de liaison entre entretoises en U ou entre table de soudage 3D et rail d’appui et de fondation.
  • Les différentes hauteurs de montage peuvent être adaptées à la pièce à usiner en changeant simplement les pieds de table
  • Avec 2 x vis à épaulement d’adaptation M12-16 H8x30 pour la fixation de composants du système

Pied glissière avec roues

  • Possibilité de déplacer des composants de système montés sans
    utiliser un engin de levage ou une grue
  • Les différentes hauteurs de montage peuvent être adaptées à la
    pièce à usiner en changeant simplement les pieds de table
  • Capacité de charge maximale en position de travail grâce à un appui
    de toute la surface du pied sur le rail
  • Dispositif anti-basculement inclus dans l’étendue de la livraison
  • Avec 2 x vis à épaulement d’adaptation M12-16 H8x30 pour la fixation
    de composants du système
  • Veiller à la stabilité des composants du système lors du déplacemen

Patin de déplacement

  • Sécurisé contre le basculement par guidage à rail profilé avec serrage
  • Des racleurs évitent un encrassement des éléments roulants
  • Tôle de recouvrement incluse dans l’étendue de la livraison
  • Déplacement possible sous charge

Chariot de guidage

  • Déplacement facile grâce aux roulements à bille
  • Roulettes en version trempée
  • Haute capacité de charge grâce à la construction robuste
  • Tôles de recouvrement incluses dans l’étendue de la livraison
  • Veiller à la stabilité des composants du système lors du déplacement
  • Déplacement possible sous charge
