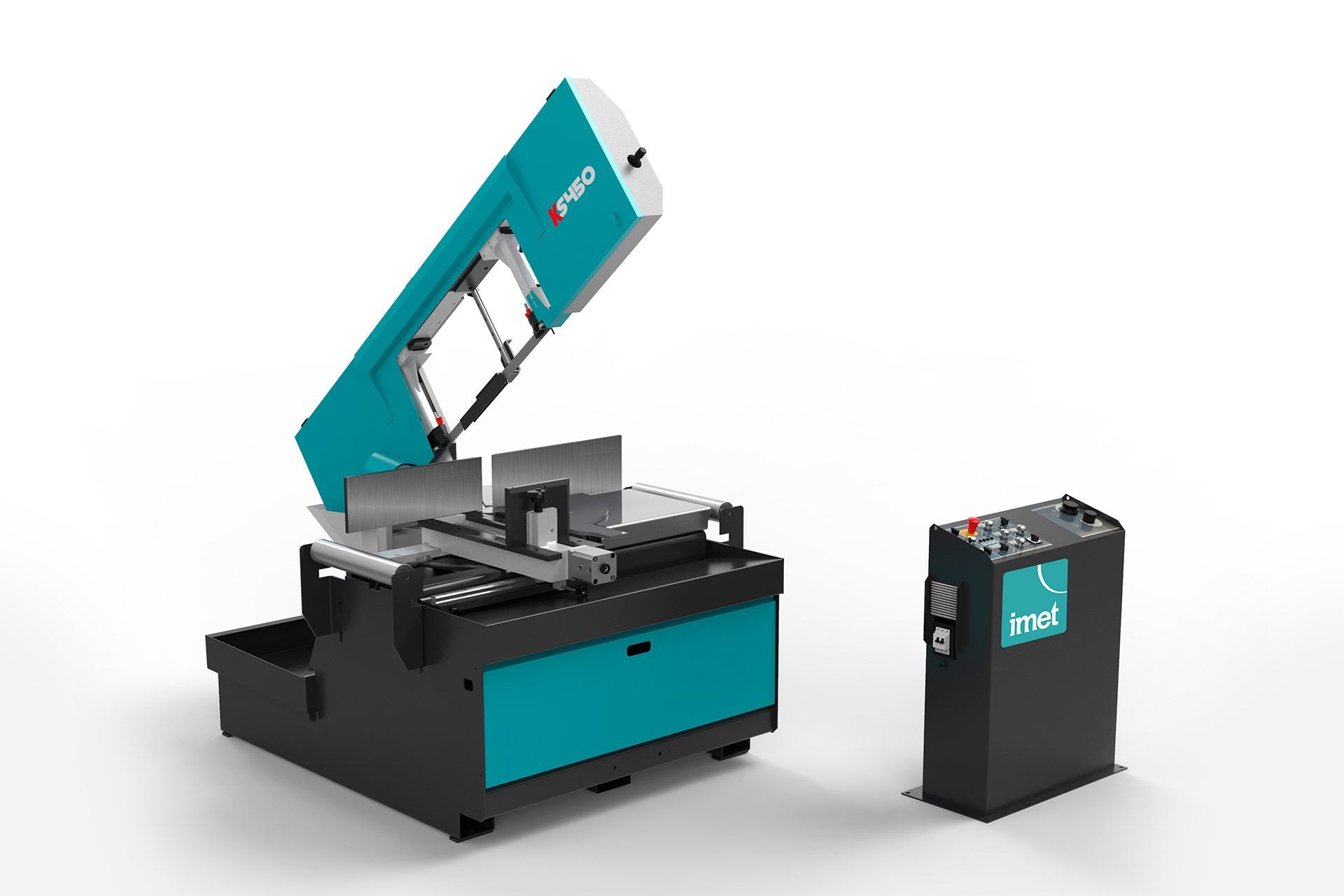

KS 450 - KS 620
Machines à scier
semi-automatiques conçues pour la
coupe de charpente métallique et pour la production de tubes, profils et poutres. Les machines à scier de la série KS peuvent couper à droite comme à gauche avec
angle de 60°.
CARACTÉRISTIQUE
- Les machines à scier de la série KS sont les seules dans leur catégorie qui coupent à droite comme à gauche à 60° permettant de positionner l’étau de serrage une seule fois. L’étau est coulissant de façon transversale sur le plan d’appui, avec serrage et approche rapide.
- Le plan d’appui est large et offre un soutien optimal pour le matériau. Optimisation du processus de coupe par butées automatiques à 0° et 45° (droite et gauche) et large échelle graduée sur le plan de travail pour un précision maximale de positionnement.
- La machine inclut les connexions intégrées pour la table à rouleaux de chargement et déchargement, complètes avec rouleaux et un bac de récolte copeaux amovible.
- Archet rigide en acier électro-soudé à section tubulaire et tension élevée de la lame (2000 kg/ cm²). Afin d’optimiser la coupe et réduire l’effort sur le ruban, la lame est inclinée de 6°.
- Le dispositif palpeur mécanique permet l’approche rapide de la lame au matériau avec la détection automatique du point de début et fin coupe, grâce à un micro-interrupteur positionné sur le bras guide-lame mobile.
- Le
tableau de commande est mobile, avec LED
de contrôle pour la tension de la lame, ouverture du carter protège-lame, protection thermique du moteur et surveillance de la tension électrique. - Le
tableau permet de gérer les paramètres de fonctionnement de la machine: vitesse de descente et force de pénétration, modalité de fin coupe (remontée de l’archet avec lame fixe, remontée avec lame en fonction ou encore fin du cycle sans remontée de l’archet).
INFORMATION TECHNIQUE
KS 450 | KS 620 | |
---|---|---|
Dimension | 1400 x 2250 x 2180 mm | 1705x2500x2500 mm |
Capacité de coupe 0° | Rond : 350 mm | Rond : 500 mm |
Carré : 330 mm | Carré : 420 mm | |
Rectangulaire : 450 x 320 mm | Rectangulaire : 620 * 305 mm | |
Capacité de coupe 45° | Rond : 330 mm | Rond : 445 mm |
Carré: 320 mm | Carré: 410 mm | |
Rectangulaire: 320 * 300 mm | Rectangulaire: 390 * 440 mm | |
Capacité de coupe 60° (gauche) | Rond : 210 mm | Rond : 320mm |
Carré: 200 mm | Carré: 290 mm | |
Rectangulaire : 180 * 270 mm | Rectangulaire : 280 * 350 mm | |
Capacité de coupe 60° (droite) | Rond : 160 mm | Rond : 245 mm |
Carré: 200 mm | Carré: 240 mm | |
Rectangulaire : 150 * 270 mm | Rectangulaire : 240 * 310 mm | |
Capacité de coupe 0° pleins (C45) | Rond : 250 mm | Rond : 250 mm |
Capacité de coupe en paquet | Max. 400 x 250 mm | Max. 500x300 mm |
Min. 160 x 40 mm | Min. 160 x 40 mm | |
Dimensions lame | 4250x34x1,1mm | 5320x34x1.1mm |
Moteur lame | 2.2KW | 3KW |
Vitesse lame | 15-100 m/min | 15-100m/min |
Hauteur du plan de travail | 845 mm | 805 mm |
Poids | 980 kg | 1450 kg |
